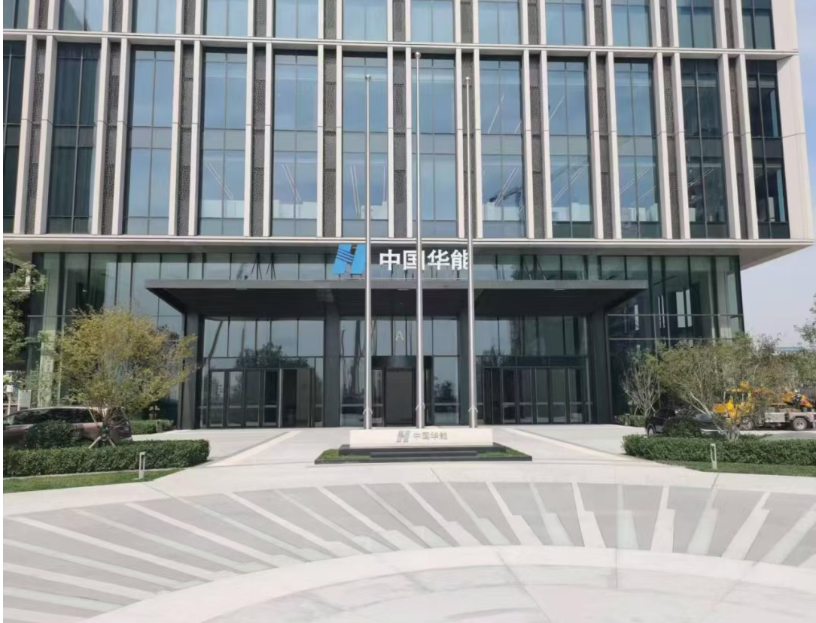

华能XX总部SOC8000-GW数字网关汇接应用案例

一.项目目标

华能XX总部需部署一台申瓯通信SOC8000-GW数字汇接机，通过以下方式实现语音业务的集中汇接与调度：（一）联通链路接入通过10个E1链路连接XX联通，实现PSTN网络与雄安汇接并与IP网络的互通；（二）雄安交换机互联按照原线路设计采用8+4方案，通过12个E1中继将语音业务汇接至雄安数字交换机，根据业务情况灵活分配链路数量，并形成互备线路；（三）预留链路预留E1链路用于连接雄安的分部（分支机构）；

二.方案布置

本方案基于申瓯SOC8000SIP-GW数字汇接交换机和SOC8000电话交换机，为华能XX总部和雄安总部各提供了一套高可靠、灵活扩展的语音通信汇接和落地解决方案。方案充分考虑了联通链路接入、雄安交换机互联配置等核心需求，通过模块化设计和冗余配置确保系统稳定性。

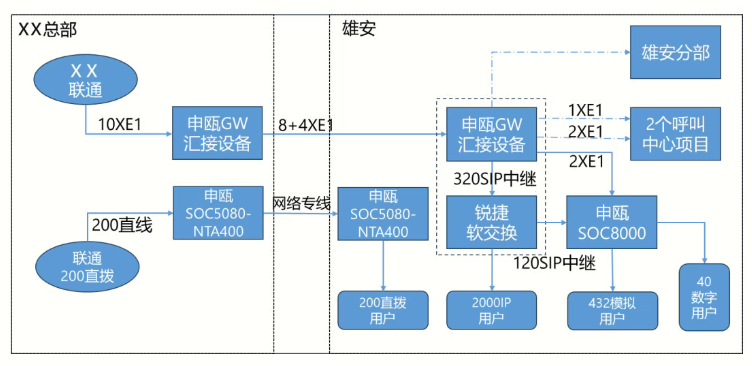

01结构示意图

02方案介绍

（一）雄安换机方案● 设备配置：为完成用户的应用需求，分别是多媒体汇接和模拟用户功能，配置一台SOC8000GW汇接设备衔接XX市和锐捷设备，根据原设计由软交换作为主交换核心设备，配置1台SOC8000数字程控交换机提供432FXS用户和40数字用户，数字用户配置专用话机提供经理秘书功能。200直线电话通过网传复用设备SOC5080-NTA400传输到雄安。● 双链路备份：XX市到雄安的链路根据类型分别接入，E1链路接入申瓯设备，SIP链路接入锐捷设备，共同构成双链路备份结构，减少路由绕道，大大提高业务运行效率，降低延迟，同时结构清晰，功能明确，设备配置简单，维护管理方便。（二）关键技术要求● E1中继配置：支持PRI/NO.7/NO.1协议，确保与联通和雄安交换机的兼容性；单机最大支持64个E1接口。● SIP中继配置：基于RFC3261协议，支持动态SBC双归属（切换/切回）；单块SIP中继模块支持160路并发，叠加两块可满足200路并发需求。● 领导专线配置：200个直线电话通过E1接口接入，领导桌面直线电话，具有DID/DOD功能。● 可靠性设计：主控热备份、双电源冗余及7级链路备份，确保系统99.99%可用性。● 录音与计费：Flash话单存储支持200万条记录，硬盘录音可存储约30000小时通话（1TB硬盘容量），满足长期存储需求。

三.设备介绍

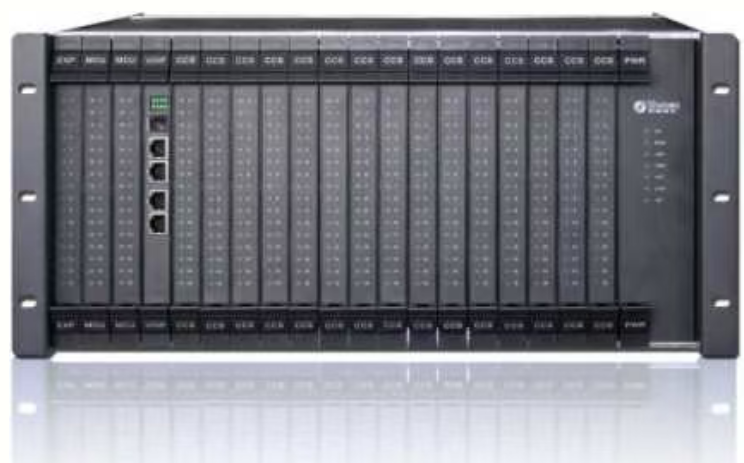

01、SOC8000

（一）设备简介SOC8000电话交换机是一款功能强大、容量可扩展的通信设备，单机容量可达1536线，通过多个机柜叠加，总容量可轻松扩展至10000线。其模块化结构设计、在线升级功能以及中继与用户卡板混插的灵活性，使其成为大型企业通信系统的理想选择。（二）核心优势高可靠性：支持主控板热备份、电源热备份、双网口备份，确保系统持续稳定运行。

灵活扩展：模块化设计，可根据需求任意配置分机/中继比例，共享系统资源。 多种接入方式：支持模拟中继、数字中继（E1/T1）、IP中继等多种接口，满足不同通信环境需求。 强大的汇接能力：支持数字中继与SIP中继的双向转换，实现PSTN与IP网络的无缝互通。 安全特性：三级防雷击保护（通过K20抗雷击测试），抗震性能符合地震设防烈度8度以上标准。

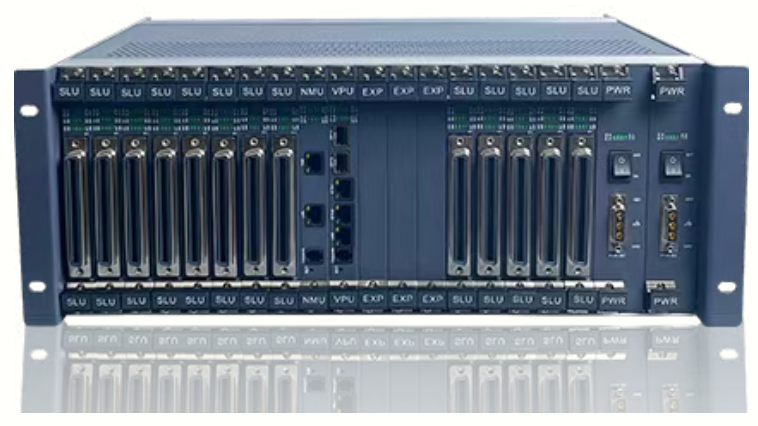

02、SOC5080-NTA400

（一）设备简介4U高集成度设备，采用20槽插板式设计，全表面贴装工艺，工业级设计。业务种类丰富，设备整体集成度高、组网能力强，实现了传输、接入、交换设备的统一管理。网传综合复用设备SOC5080-NTA400将语音数据封装在IP数据包内，支持UDP封包方式实现8-64语音业务到3路100M以太网(1路100M以太网光)的转换，可在同一网段内或通过路由器实现不同网段的通信。

四.方案优势

（一）高可靠性通过主控热备份、双电源冗余及7级链路备份，确保系统99.99%可用性，满足华能总部关键通信需求。（二）灵活扩展模块化设计支持按需扩容，E1中继可扩展至64个，SIP中继可叠加至640路并发，适应未来业务增长 。（三）智能运维图形化网管平台支持实时监控与远程维护，可对所有分机、环路中继及数字中继进行状态监控，降低运维成本。（四）安全合规三级防雷击保护、抗震性能符合地震设防烈度8度以上标准，满足企业级安全要求。（五）语音质量保障采用G.711标准全数字录音，音质达到电信级，确保通话记录清晰可查。（六）经济性智能经济路由选择功能可根据路由设置，自动选择最经济实惠的运营商出局，为华能总部节省话费。
